Placare din tablă pe fațada ventilată izolată cu Isoflect
Aplicații · Fațadă ventilată

Fațada ventilată

Pe perete se montează riglele, din profile metalice sau din lemn, iar între ele izolația. Peste izolație vine Roof Eco sau Roof Pro, apoi încă un rând de șipci sau profile verticale și placarea fațadei.

Configurați necesarul
O garanție, nu o promisiune.
Eticheta de garanție GARAN, Reflectiva Roof Pro30 de aniReflectiva Roof Produrată de viață peste 50 de ani
Eticheta de garanție GARAN, Roof Eco15 aniRoof Ecodurată de viață peste 30 de ani

Garanție de produs și durată de viață pentru fațade ventilate, conform certificatelor de garanție.

Secțiune perete cu fațadă ventilată: lambriu, Roof Pro, Wolle și membranele reflective Isoflect
  1. 1Gips-carton 12,5 mm
  2. 2Isoflect Multistrat
  3. 3Profile CD 60/27 + aer sigilat 60 mm
  4. 4Isoflect Multistrat
  5. 5OSB 3, 15 mm — placă de rigidizare
  6. 6Structură C24 45 × 145 mm + Isoflect Wolle 145 mm
  7. 7Placă DHF 15 mm
  8. 8Capriori C24 45 × 60 mm + Isoflect Wolle 60 mm — fața exterioară
  9. 9Isoflect Roof Pro — membrană de difuzie
  10. 10Riglă ventilație 45 × 45 mm
  11. 11Lambriu rășinoase 21 mm

Configurați necesarul

Aveți nevoie și de izolația dintre rigle? Vă propunem fibra termoizolantă Wolle.

Total: 0 lei

Cantitățile includ o marjă de 7% pentru pierderi, rotunjită la role și pachete întregi.

Comandă acum

Fișa de montaj, pas cu pas

Rigle din lemn montate pe peretele fațadei ventilate
  1. 1peretele
  2. 2riglă din lemn sau profil metalic

Riglele

Pe perete se montează riglele. Pot fi profile metalice sau rigle din lemn.

Fibră termoizolantă Wolle între riglele fațadei ventilate
  1. 1izolația dintre rigle

Izolația

Între rigle se montează fibra termoizolantă Wolle sau altă izolație, de regulă vată bazaltică.

Roof Eco montat peste izolația fațadei ventilate
  1. 1Roof Pro sau Roof Eco

Roof Eco sau Roof Pro

Peste izolație se montează Roof Eco sau Roof Pro.

Al doilea rând de șipci verticale peste Roof Eco
  1. 1al doilea rând de șipci sau profile verticale

Al doilea rând de șipci

Se montează încă un rând de șipci sau profile, tot verticale.

Placare din tablă pe fațada ventilată izolată cu Isoflect
  1. 1placarea fațadei

Placarea fațadei

Se montează placarea fațadei ventilate: tablă, lemn, plăci din beton, fibrobeton sau alte materiale.

Gata de comandă?

Calculați cantitățile pentru suprafața dumneavoastră și comandați direct, cu livrare acasă sau ridicare de la un partener.

Configurați necesarul și comandați

Pasul următor: restul casei

Aveți nevoie și de izolație în alte zone? Răspundeți la câteva întrebări și vă arătăm alcătuirea recomandată.

Produse

Produsele pentru această aplicație

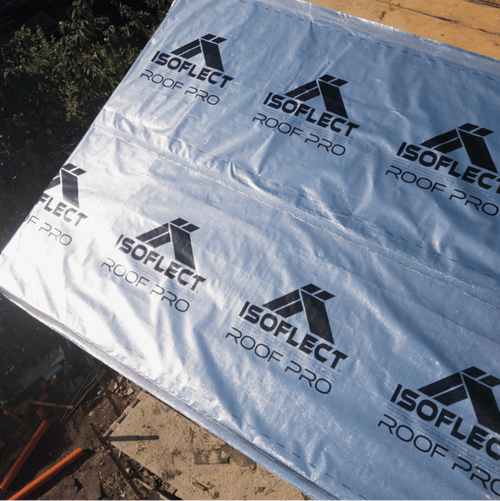

Membrană Reflectiva Roof Pro derulată pe acoperiș, cu marcajul Isoflect Roof ProReflectiva Roof Pro
€350,95
Folie anticondens Isoflect Roof Eco cu folie aluminizată, 75 mp — montaj pe acoperiș, membrana fixată cu șipci peste asterealăRoof Eco
€241,95

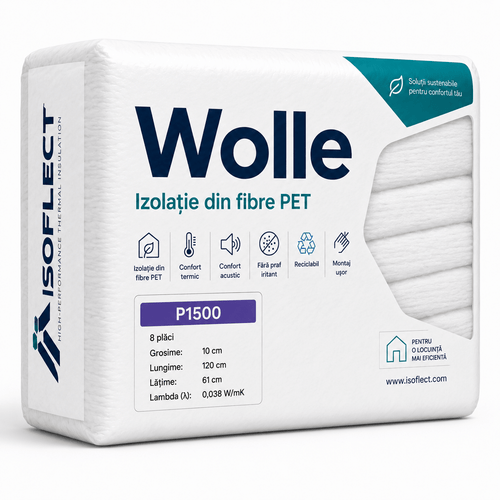

Wolle P1500, grosime 10 cm, pachet 5,856 mp, opt plăci 1.2 x 0,61 m, conductivitate termică Lambda λ = 0,038 W/M2K - Isoflect InsulationWolle P1500
€59,95

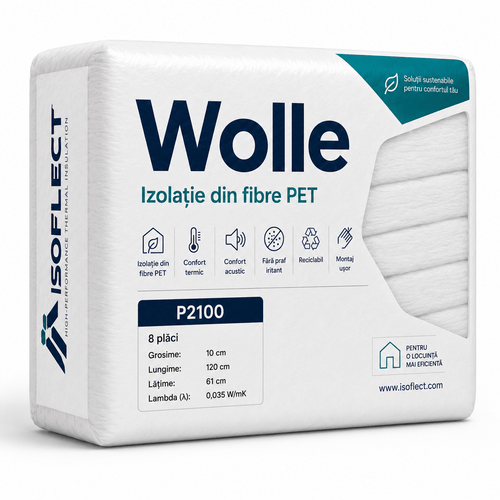

Wolle P2100, grosime 10 cm, pachet 5,856 mp, conductivitate termică Lambda λ = 0,035 W/M2K - Isoflect InsulationWolle P2100
€70,95

Pentru proiectanți și arhitecți

Detalii CAD — fațada ventilată

Secțiuni constructive la scară, cu straturile Isoflect numerotate și legenda completă: PDF pentru planșă, DXF pentru AutoCAD, ArchiCAD sau BricsCAD și alcătuirea BIM în format IFC pentru Revit și ArchiCAD.

  • Perete exterior — fațadă ventilată ISO-PER-01PDFDXF + BIM
  • Perete exterior — fațadă ventilată, zona soclului ISO-PER-02PDFDXF + BIM

Detaliile CAD și BIM se descarcă de pe isoflect.com

Planșele PDF se deschid direct. Fișierele DXF și modelele BIM se descarcă după un formular scurt, pe pagina pentru proiectanți, unde găsiți toate cele 26 de detalii Isoflect.

Deschide pagina pentru proiectanți
